戶外配電箱、變電箱降溫：輻射冷卻膜讓表面降 15–30℃、箱內降 7–16℃

戶外配電箱、變電箱貼輻射冷卻膜：表面降 15～30℃，箱內降 7～16℃

戶外的變電箱、配電箱、通訊機櫃整天曬太陽，箱內電子元件長期處在高溫，容易跳脫、老化，還得靠風扇或箱型冷氣散熱。變電站、太陽能電站與電信機房在箱體外殼貼上反射型輻射冷卻膜，不改電氣配置、不接電，比較施作與未施作箱體的溫度。

場域變電站、太陽能電站、電信機房、貨櫃屋（匿名）

規模10 kV～750 kV 各級設備，已施作於 27 個省區

方案箱體外殼貼反射膜，不改電氣、不接電

重點摘要：戶外機箱貼輻射冷卻膜，能降多少溫度？

在 10 kV～750 kV 的變電箱、配電箱與控制櫃外殼貼反射型輻射冷卻膜，各地實績顯示表面溫度最高降 15～30℃、箱內溫度最高降 7～16℃。日本某太陽能電站的高壓受變電箱，表面由 53.6℃ 降到 22.0℃；另一座電站的變換箱拆掉風扇後，箱內仍比裝風扇的未施作箱低 4.5℃。

箱體是金屬外殼，夏天在太陽底下表面常超過 50℃，熱傳進箱內，加上設備本身發熱，箱內溫度居高不下。高溫會讓斷路器提早跳脫、電容與電子元件加速老化，也是通訊設備故障的常見原因。一般做法是加裝風扇或箱型冷氣，但要用電、要保養，也多了故障點。

日本某太陽能電站的 7 座高壓受變電箱（每座約 8.2 m × 2.1 m × 2.2 m），每座外殼施作約 50 ㎡反射膜，以熱像儀比較施作與未施作箱體的表面溫度。另一座太陽能電站則在高壓變換箱做了更嚴格的比較：施作的箱體拆掉風扇，對照箱體保留風扇。

太陽能電站實測
量測	未施作	施作	溫差
高壓受變電箱表面溫度	53.6℃	22.0℃	−31.6℃
高壓變換箱箱內溫度	40.4℃（有裝風扇）	35.9℃（拆掉風扇）	−4.5℃

第二組比較中，施作箱體沒有風扇，仍比裝風扇的對照箱低 4.5℃，等於同時省下風扇的用電與保養。

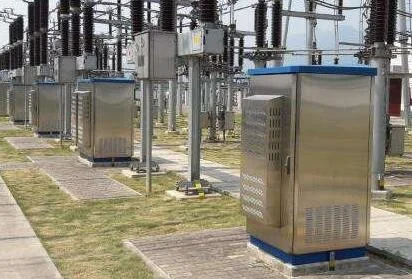

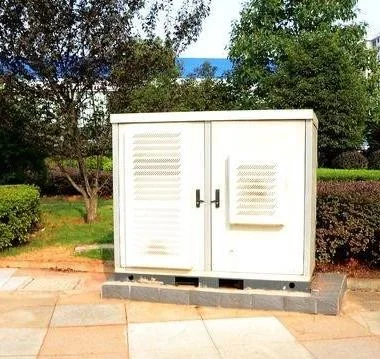

反射膜已用在戶外變電站、移動式變電站，涵蓋 10 kV～750 kV 各級設備，施作對象包括控制櫃、開關櫃、接線箱、綜合配電箱、變壓器與控制室建築，分布在 27 個省區。各地實績：

兩間條件相近的電信機房，一間屋頂與外牆施作反射膜，一間維持原狀，連續 4 個晴天都開空調比較。

電信機房對照實測
項目	未施作機房	施作機房
機房外頂溫度	最高溫差 37.9℃
白天室溫	最高 31.4℃，超過空調設定 3.4℃	始終在 28℃ 以下

機房設備對溫度敏感，室溫超過設定值就容易出問題。貼膜後空調不用再跟日照熱拚，室溫波動消失。

馬來西亞一座沒有空調、沒有換氣扇的貨櫃屋（6.1 m × 2.4 m × 2.6 m），外殼施作約 60 ㎡反射膜：

貨櫃屋實測（馬來西亞）
量測	未施作	施作	溫差
外殼表面	43.3℃	31.0℃	−12.3℃
內部空氣	37.9℃	29.3℃	−8.6℃

工地辦公室、倉儲貨櫃與戶外警衛亭都屬於這類條件。

戶外配電箱貼輻射冷卻膜，箱內能降幾度？

各地變電箱與配電箱實績，箱內溫度最高降 7～16℃，表面最高降 15～30℃。日本某太陽能電站的高壓箱表面由 53.6℃ 降到 22.0℃。實際降幅依日照、箱體大小與內部發熱量而定。

貼了膜，箱內的風扇可以拆掉嗎？

要看箱內發熱量。日本某太陽能電站的比較中，拆掉風扇的施作箱仍比裝風扇的未施作箱低 4.5℃；但發熱量大的設備仍需保留散熱，建議先試貼一箱、量測箱內溫度再決定。

貼膜會不會影響散熱孔或箱體檢修？

膜只貼在外殼平面，散熱孔、門縫與銘牌位置會避開，不影響開門檢修。

台灣的工廠哪些位置適合？

戶外變電站的箱體、廠區配電箱、屋頂上的控制箱、監控機櫃、工地貨櫃辦公室，以及整天曝曬的電氣室屋頂。
